איתור נזילות מי גשם במבנים: כך מאבחנים את מקור החדירה
רטיבות שמופיעה אחרי גשם אינה הוכחה שהכשל נמצא בדיוק מעל הכתם. מים יכולים לחדור דרך חיבור סביב חלון, סדק במעטפת, מעקה גג, מרפסת או מערכת ניקוז, לנוע בתוך שכבות המבנה ולהתגלות במקום אחר. לכן השאלה המקצועית אינה רק איפה רטוב, אלא מאין המים נכנסו, באיזה מסלול הם נעו, ואיזה רכיב אפשר לתקן כדי לעצור את התופעה.
באינפרטק מבצעים איתור, שיקום וייעוץ הנדסי ללא הרס מיותר. תהליך הבדיקה נבנה לפי מאפייני המבנה והתופעה, ומשלב בין תיעוד, מדידות ובדיקות מבוקרות של המערכות החשודות.
מהי נזילת מי גשם, ולמה קשה לאתר אותה?
חדירת מי גשם היא אירוע תלוי תנאים. ייתכן שהרטיבות תופיע רק כאשר הגשם מלווה ברוח מכיוון מסוים, רק לאחר כמה שעות של חשיפה, או רק כשהניקוז אינו עומד בקצב המים. ביום יבש, האזור עשוי להיראות תקין גם כאשר הכשל עדיין קיים.
יש להפריד בין שלושה דברים:
- מקור המים: המקום שבו מי הגשם נכנסים למערכת המבנה.
- מסלול התנועה: הדרך שהמים עוברים בתוך קיר, תקרה, בידוד, מילוי או שכבת ריצוף.
- מקום הנזק הגלוי: הכתם, הקילוף, העובש או הטפטוף שרואים בתוך המבנה.
שלושת המקומות יכולים להיות סמוכים, אך הם יכולים גם להיות רחוקים זה מזה. זו הסיבה שתיקון מקומי סביב הכתם לא בהכרח פותר את הבעיה.
מה מלמד מדד אינפרטק על מקורות הרטיבות?
מדד אינפרטק לנזקי מים במבנים מבוסס על ניתוח תצפיתי של אירועים שנבדקו בשטח. בתוך אוכלוסיית האירועים שבהם הוגדר מנגנון כשל, נמצאו ממצאים הקשורים לאיטום ולמעטפת בכ־66% מהמקרים, ומעורבות של ניקוז, דלוחין, ביוב או מי גשם בכ־54%.
כשלים במערכת אספקת המים בלחץ הופיעו בכ־14% מהמקרים.
הקטגוריות חופפות: בכ־40% מהאירועים נמצאו ממצאים משתי משפחות כשל שונות לפחות. המשמעות המעשית היא שרטיבות לאחר גשם אינה תמיד “רק איטום”, ולעיתים תיקון של רכיב אחד אינו מספיק.
חשוב לדייק: הנתונים מתארים את האירועים שנבדקו על ידי אינפרטק, ולא מדגם מייצג של כלל המבנים בישראל. מאחר שבאירוע אחד יכולים להימצא כמה מנגנונים, אין לחבר את האחוזים לסך של 100%.
מאיפה מי גשם חודרים למבנה?
גגות ומרפסות
כשל בשכבת האיטום, מפגש לא תקין בין משטחים, חדירה סביב נקז או מעבר צנרת, סדק במעקה או שיפוע לקוי עלולים לאפשר למים להישאר באזור ולחדור לשכבות שמתחתיו. בבדיקה יש להפריד בין תפקוד האיטום לבין תפקוד הניקוז, מפני שהצטברות מים יכולה לחשוף כשל שלא מתבטא בגשם קל.
חלונות, ויטרינות ומפגשי אלומיניום
חדירה יכולה להתרחש בחיבור שבין המסגרת לקיר, באטמים, בחיבורי האלומיניום, מתחת לאדן או לקופינג ובנקודות חיבור בין מערכות מעטפת שונות. מים שחדרו ליד חלון יכולים לנוע בתוך הקיר ולהופיע מתחת לפתח או בצד שלו.
קירות חוץ וחיפויי חזית
סדקים, מישקים, חיבורי חיפוי ופרטי איטום לא רציפים מאפשרים חדירה שתלויה בכיוון הרוח ובעוצמת הגשם. כתם בקיר פנימי אינו מספיק כדי לקבוע אם המקור הוא בסדק חיצוני, בחלון סמוך או ברכיב שמעליו.
מרזבים, נקזים וקווי ניקוז
סתימה, חיבור לקוי, שבר או גלישה יכולים לגרום למים לחדור למבנה דווקא בזמן עומס. במקרים כאלה יש לבדוק לא רק את אזור הכתם, אלא גם את רציפות מערכת הניקוז ואת החיבורים שלה.
רטיבות שנותרה מאירוע קודם
גם לאחר שמקור החדירה נעצר, לחות יכולה להישאר בשכבות המבנה זמן ממושך.
לכן מדידה שמראה לחות אינה מוכיחה לבדה שמים עדיין נכנסים. יש לבחון את מגמת ההתייבשות, את תנאי הסביבה ואת תגובת האזור לבדיקה מבוקרת.
אילו סימנים יכולים להתאים לחדירת מי גשם?
- כתם שמופיע או מתרחב לאחר גשם.
- קילופי צבע או התנפחות טיח בקיר חיצוני או בתקרה.
- ריח טחב שחוזר בעונת החורף.
- סימני מים סביב חלון, משקוף, אדן או ויטרינה.
- רטיבות מתחת לגג, מרפסת או קיר משותף למעטפת.
- תופעה שמופיעה רק בגשם עם רוח מכיוון מסוים.
הסימנים האלה מצביעים על אזור שדורש בדיקה, אך אינם קובעים לבדם מהו מקור החדירה.
איך מתבצע איתור נזילות מי גשם?
1. איסוף היסטוריה ותנאי הופעה
מתעדים מתי התופעה החלה, אחרי איזה סוג גשם היא מופיעה, כמה זמן חולף עד שרואים סימן, האם בוצעו תיקוני איטום קודמים והאם קיימת תלות בכיוון הרוח. תצלומים שנעשו בזמן האירוע יכולים להיות משמעותיים במיוחד כאשר הבדיקה מתבצעת ביום יבש.
2. מיפוי חזותי ומדידות לחות
בודקים את פריסת הסימנים ומודדים לחות בנקודות שונות. ההשוואה בין אזורים רטובים, אזורי גבול ואזורים תקינים עוזרת להבין את היקף התופעה ואת מסלול התפשטותה.

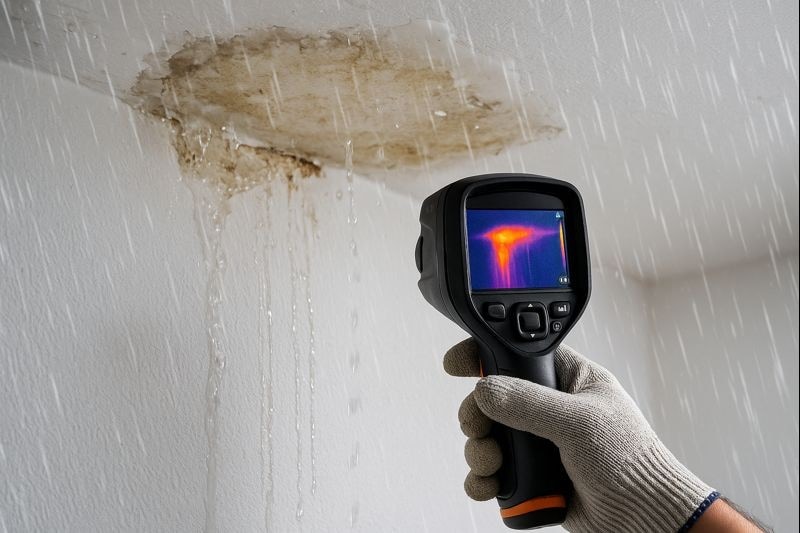

3. צילום תרמי
מצלמה תרמית יכולה לזהות הבדלי טמפרטורה שמתאימים ללחות, לאידוי או לגשר תרמי. היא מסייעת לקבוע היכן להמשיך לבדוק, אך אינה “רואה מים” ואינה מוכיחה לבדה מהו מקורם.
4. שלילת מערכות אחרות
כאשר קיימת אפשרות לנזילה ממערכת מים בלחץ, מבצעים בדיקת לחץ מתאימה. תוצאה תקינה מתייחסת למערכת שנבדקה ובזמן הבדיקה בלבד. היא אינה שוללת כשל באיטום, בניקוז או במערכת אחרת.
5. בדיקת המטרה מבוקרת
בבדיקת המטרה מדמים גשם באופן ממוקד על קטע מוגדר של קיר, חלון, חיבור או קופינג. בודקים רכיב אחד בכל פעם ועוקבים אחר השינוי באמצעות תצפית ומדידות. אם מרטיבים כמה אזורים יחד, קשה לקבוע מי מהם אחראי לחדירה.
6. בדיקת הצפה
בגגות, מרפסות או משטחים אופקיים ניתן לבצע הצפה מבוקרת, בתנאי שהתשתית והנסיבות מאפשרות זאת. מטרת הבדיקה היא לבחון את תפקוד האיטום באזור מוגדר, תוך בקרה על מפלס המים, משך הבדיקה והאזורים שמתחתיו.
7. צילום פנים־צנרת ובדיקת ניקוז
כאשר עולה חשד למרזב, נקז או קו ניקוז, צילום פנימי ובדיקות זרימה יכולים לזהות שבר, חיבור לקוי, חסימה או בעיה אחרת שאינה נראית מבחוץ.
8. הצלבת הממצאים ותיעוד
מסקנה מקצועית נשענת על התאמה בין ההיסטוריה, מפת הרטיבות ותגובת המבנה לבדיקה. לפי המדד, בכ־91% מהאירועים נעשה שימוש בשתי משפחות של שיטות אבחון לפחות, ובכ־78% נעשה שימוש בשלוש משפחות לפחות. הנתונים מחזקים את הצורך בהצלבה ולא בהסתמכות על מכשיר יחיד.
מה כל בדיקה יכולה לקבוע?
| שיטת בדיקה | מה היא מסייעת לבדוק | מה היא אינה מוכיחה לבדה |
|---|---|---|
| מד לחות | פיזור ועוצמת לחות יחסית בנקודות שונות | מהו מקור המים |
| צילום תרמי | חריגות תרמיות והכוונת המשך הבדיקה | שהחריגה נגרמה דווקא מנזילת גשם |
| בדיקת לחץ | אטימות של מערכת סגורה שנבדקה | שכל מערכות המים והניקוז תקינות |
| בדיקת המטרה | תגובת חזית, חלון או חיבור להרטבה מבוקרת | את מקור הכשל אם כמה אזורים נבדקו יחד |
| בדיקת הצפה | תפקוד איטום במשטח אופקי מוגדר | את מצב כל הגג או המרפסת מעבר לאזור הבדיקה |
| צילום פנים־צנרת | מצב פנימי של קו ניקוז, מרזב או צינור | שכל כשל שנראה בצינור הוא הגורם לכתם |
מה למדנו ממקרי שטח?
הדוגמאות הבאות מבוססות על דוחות בדיקה אמיתיים שעברו אנונימיזציה:
- בבדיקת חזית של מבנה, המטרה מבוקרת על אזור אחד לא גרמה לשינוי, בעוד שהרטבה של חיבור אחר בין חלון לקיר יצרה שינוי ברור לאחר כשעה.
התוצאה החיובית מיקדה את מקור החדירה, והתוצאה השלילית סייעה לשלול אזור סמוך שנחשד קודם לכן. - במקרה של קיר מסך, חדירת המים הופיעה רק לאחר כשש שעות וחצי של בדיקה מבוקרת ונמצאה באזור המפגש שבין חלון נפתח לבין מערכת החזית. בדיקה קצרה מדי הייתה עלולה להסתיים ללא שחזור התופעה.
- במקרה נוסף, שילוב של המטרה, צילום תרמי ומדידות לחות הצביע על יותר מנקודת כשל אחת סביב פתחים, אטמים וחיבורי קופינג. הממצא המחיש מדוע תיקון נקודתי יחיד אינו תמיד מספיק.
הדוגמאות אינן מלמדות שכל מבנה יתנהג כך. הן מראות מדוע חשוב לבודד משתנים, לתת לבדיקה זמן מתאים ולתעד גם תוצאות חיוביות וגם תוצאות שליליות.
למה גם תוצאה שלילית היא ממצא חשוב?
אם בדיקת לחץ תקינה, אזור מסוים אינו מגיב להמטרה או קו ניקוז אינו משחזר את התופעה, לא “נכשלנו למצוא”. צמצמנו את מספר ההסברים האפשריים.
במדד אינפרטק, בכ־39% מהאירועים שבהם אובחן מנגנון, נשללה במקביל לפחות מערכת חשודה נוספת או שהתופעה לא שוחזרה בה.
לשלילה מבוקרת יש ערך מעשי: היא יכולה למנוע החלפת צנרת תקינה, איטום של חזית שאינה מקור הבעיה או פירוק באזור שבו מופיע הנזק אך לא מתחילה החדירה.
למה תיקון קודם לא תמיד פותר את הבעיה?
תיקון עלול להיכשל כאשר הוא מטפל בתוצאה ולא במנגנון, כאשר קיימים כמה מקורות חדירה, או כאשר לא נבדקה מערכת הניקוז לצד האיטום.
הנתון שלפיו בכ־40% מהאירועים נמצאו לפחות שתי משפחות כשל מסביר מדוע “מרחנו חומר איטום וזה חזר” הוא תרחיש אפשרי.
לפני תיקון נוסף כדאי לשאול:
- האם מקור החדירה שוחזר בבדיקה?
- האם נבדקו גם הפתח, המעטפת והניקוז הרלוונטיים?
- האם הוגדר גבול ברור לאזור התיקון?
- איך תתבצע בדיקת אימות לאחר העבודה?
מה צריך להופיע בדוח איתור?
דוח מקצועי צריך לאפשר לבעל הנכס, לקבלן האיטום, למהנדס או לחברת הביטוח להבין כיצד התקבלה המסקנה. רצוי שיכלול:
- תיאור התלונה והקשר שלה לאירועי גשם.
- מיפוי האזורים שנבדקו והממצאים בכל אחד מהם.
- פירוט השיטות, תנאי הבדיקה ומשך הבדיקה.
- הבחנה בין ממצא, השערה ומסקנה.
- מערכות שנשללו או שלא שיחזרו את התופעה.
- תיעוד חזותי ומדידות רלוונטיות.
- המלצות לתיקון ממוקד ולבדיקת אימות.
- הסתייגויות כאשר תנאי הבדיקה אינם מאפשרים מסקנה מלאה.
שאלות נפוצות על איתור נזילות מי גשם
איך אפשר לדעת אם הרטיבות היא מגשם או מצנרת?
הקשר הזמני לגשם הוא רמז חשוב, אך אינו מספיק. משלבים תיעוד של הופעת הרטיבות עם מדידות, בדיקת לחץ לפי הצורך ובדיקות מבוקרות של המעטפת או הניקוז. כך ניתן להפריד בין מערכת אספקת מים לבין חדירה חיצונית.
האם מצלמה תרמית יכולה למצוא את מקור חדירת המים?
מצלמה תרמית יכולה לאתר חריגה שמתאימה ללחות ולהכווין את הבדיקה. היא אינה מזהה לבדה את נקודת הכניסה ואינה קובעת אם המקור הוא איטום, ניקוז, חלון או צנרת. את המסקנה מקבלים מהצלבת המצלמה עם בדיקות מערכתיות.
האם אפשר לבצע איתור ביום יבש?
כן. ניתן לבחון סימנים קיימים ולבצע המטרה או הצפה מבוקרת כאשר הדבר מתאים ובטוח. עם זאת, תנאי שטח מסוימים או לחות שנותרה מאירוע קודם יכולים להשפיע על הפרשנות, ולכן חשוב לתעד את תנאי הבדיקה.
למה הכתם מופיע רחוק ממקום החדירה?
מים נעים דרך חיבורים, חללים, שכבות מילוי ושיפועים סמויים עד שהם מגיעים לנקודת יציאה. לכן מקום הנזק הגלוי יכול להיות נמוך יותר או מרוחק ממקום הכשל.
האם כל חדירת גשם מחייבת איטום מחדש של כל הגג או החזית?
לא. היקף התיקון צריך להיקבע לפי מקור הכשל, רציפות מערכת האיטום ומצב הרכיבים הסמוכים. לעיתים נדרש תיקון נקודתי ומבוקר, ולעיתים הכשל מערכתי ומצדיק טיפול רחב יותר. בלי אבחון אי אפשר לקבוע זאת באופן אחראי.
איך בודקים שהתיקון הצליח?
ככל שניתן, חוזרים על הבדיקה ששחזרה את החדירה בתנאים מבוקרים ומשווים את התגובה לממצאים שלפני התיקון. במקביל יש להביא בחשבון זמן ייבוש של לחות שכבר הצטברה במבנה.
לפני שמתקנים, מאבחנים
איתור נזילות מי גשם אינו חיפוש אחר כתם בלבד. זהו תהליך של הפרדה בין מערכות, שחזור מבוקר של התופעה והצלבת ממצאים עד שניתן להגדיר מקור סביר ותוכנית תיקון ממוקדת.
אם הרטיבות חוזרת לאחר גשם, אם בוצעו תיקונים שלא פתרו את הבעיה או אם לא ברור אם המקור הוא באיטום, בניקוז או בצנרת, אינפרטק יכולה לבצע בדיקה מקצועית ולספק דוח ממצאים והמלצות להמשך.
הערת מתודולוגיה לנתונים
מדד אינפרטק הוא ניתוח תצפיתי של דוחות שטח מקצועיים. מעקבים אוחדו לאירוע אחד, והסיווג נעשה לפי ממצאים מפורשים.
המדגם אינו אקראי ואינו מייצג את כלל המבנים בישראל. הקטגוריות אינן בלעדיות, ולכן אירוע אחד יכול להיכלל ביותר מקטגוריה אחת.
